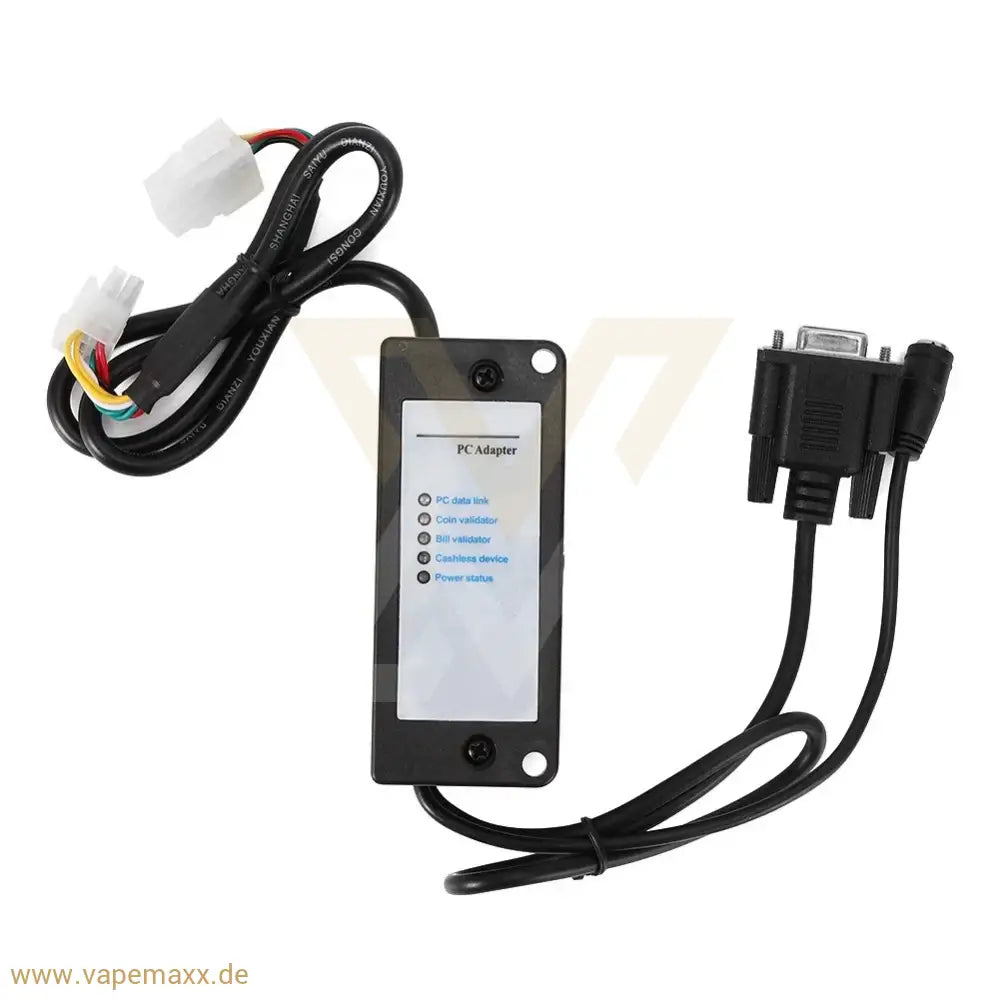

MDB RS-232

Description technique

Le convertisseur MDB vers RS232 est utilisé pour connecter des périphériques compatibles MDB tels que des validateurs de pièces, des accepteurs de billets et des lecteurs de cartes à un système de contrôle doté d'une interface série RS232 ou USB.

1. Compatibilité de l'interface :
   L'adaptateur prend en charge à la fois la connexion directe à une interface RS232 d'un PC ou d'une carte mère et la connexion à des systèmes dotés d'un port USB via un convertisseur USB-RS232.

2. Port COM virtuel :
   Lors de l'utilisation d'une connexion USB, un port COM virtuel peut être configuré sur le PC ou la carte de contrôle à l'aide d'un adaptateur USB-RS232.

3. Protocoles et périphériques pris en charge :
   Le convertisseur prend en charge les appareils compatibles MDB tels que les validateurs de pièces, les accepteurs de billets, les interfaces de caisse (10H, 60H) et les interfaces USD (40H).

4. Caractéristiques:
   La connexion série permet au système hôte de contrôler et de gérer des périphériques tels que des accepteurs de pièces, des distributeurs de monnaie, des lecteurs de cartes à puce, des lecteurs de cartes magnétiques, des lecteurs de cartes de crédit, ainsi que des validateurs et accepteurs de billets.

5. Conformité aux normes et compatibilité :
   Cet appareil est conforme aux spécifications NAMA-MDB et est entièrement compatible avec tous les distributeurs automatiques et systèmes utilisant le protocole MDB. L'emballage comprend les câbles de connexion, un manuel d'utilisation et un contrat d'utilisation.

6. Capacité multi-appareils :
   Un seul convertisseur MDB vers RS232 permet la connexion de jusqu'à huit (8) appareils compatibles MDB.

7. Implémentation du protocole :
   L'adaptateur sert de convertisseur d'interface et convertit le protocole de communication MDB des distributeurs automatiques en protocole série RS232.

8. Mode de fonctionnement :
   L'appareil fonctionne comme une unité esclave au sein du système de commande principal. Tout système de commande prenant en charge la communication série RS232 (par exemple, un PC ou un système embarqué) peut faire office de maître.

9. Application spécifique :
   L'adaptateur est spécialement conçu pour convertir les protocoles MDB des accepteurs de billets (BA) et des systèmes de change de pièces en communication série RS232 et sert de composant esclave dans le réseau de contrôle central.
